國外寄送來的維修案件

偏擺檢查，發現輻條有裂損送過來請我處理

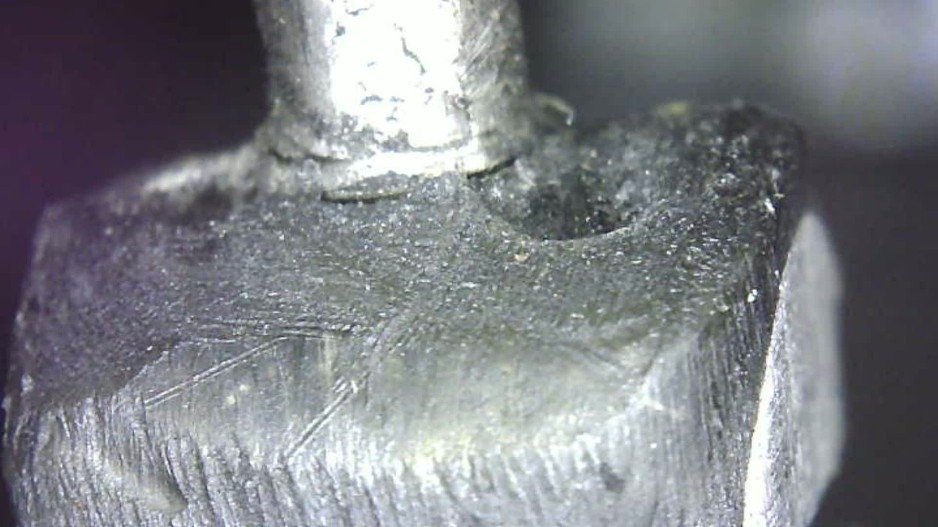

檢查發現，輻條成型的製程可能很粗糙

非常多的殘膠與孔隙，與許多明顯的後續人工打磨痕跡

造成抗拉材的結構強度大打折，最後導致輻條裂損，輪組偏擺

與案主討論後，建議全數拆除，將輻條全數重新補強

這是另一個送過來檢查的CCU

表面依然相當多的磨削痕跡與孔隙

要在2mm不到的寬度面積上，有效舖疊新的碳纖紗束

真的不容易，為了這個案子，老花眼搞不好都增加了好幾度....

用了兩種不同的碳纖，兩次加工作業

先包覆0度纖維作抗拉結構的強度補強，完成後再用編織布作抗剪力補強

因為編織布是預浸料，需要動用溫控設備，昨晚作業到11點才休息

碳纖補強作業完成

完全未打磨修邊的狀態

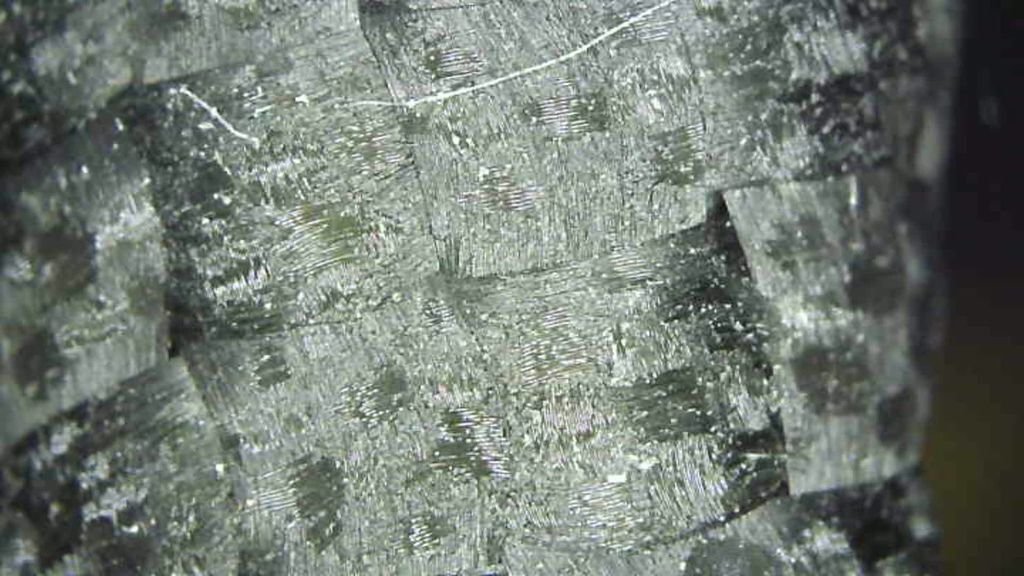

運用高倍數電子放大鏡觀察纖維疊層表徵

前置作業的貼合要求要作的非常的好，然後有效的加壓

要在這樣小的體積與空間且異型的條件下作到這點，可不容易

力求盡可能不要破壞纖維，讓抗拉抗剪能力達最完整

進入輪組編製作業

偏擺修正值為5-10條

將毛邊修整與隔離作業完成後，即可完成這個複雜的維修案件

By山姆
